Industries
Lorsqu’on applique une peinture, deux défauts peuvent apparaître : des irrégularités de surface liées au geste d’application, et des coulures dues à la gravité. Ces deux problèmes sont antagonistes : pour lisser les défauts, la peinture doit rester fluide un certain temps après l’application. Mais cette même fluidité favorise les coulures. La solution réside dans la thixotropie : la capacité d’un matériau à être fluide sous contrainte mécanique, puis à reprendre progressivement de la consistance au repos.
Cette étude compare deux peintures thixotropes sur deux critères complémentaires : la vitesse à laquelle leur viscosité se rétablit après application, et la qualité de nivellement qu’elles permettent d’atteindre. L’objectif est de déterminer laquelle offre le meilleur équilibre entre résistance à la coulure et qualité de surface finale.
Problématique
La qualité d’une peinture est souvent jugée à son état de surface c’est-à-dire à son tendu et à l’absence de coulures. L’obtention d’un film de peinture acceptable après application dépend de la capacité de la formulation à :
- Niveler les défauts de surface générés durant son processus d'application ;
- Limiter l’écoulement du film sous son propre poids.

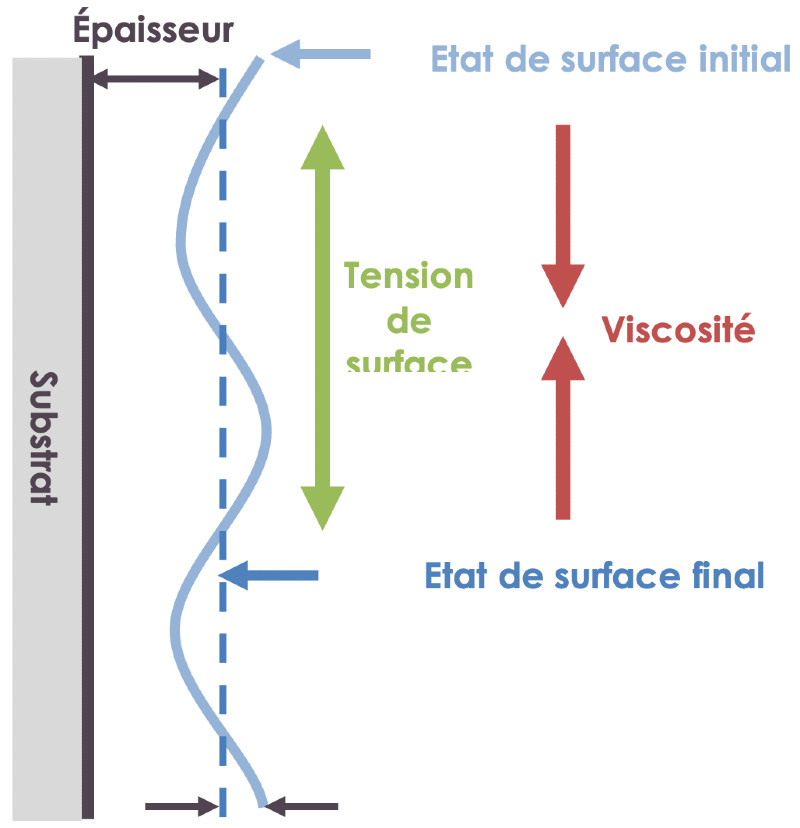

La tension superficielle est le moteur du nivellement tandis que la viscosité, elle, freine l’écoulement gravitaire. Les 2 phénomènes sont en concurrence : une viscosité trop importante empêche la tension superficielle de remplir son rôle et à l’inverse une viscosité trop faible ne permet pas de résister à la gravité et la peinture coule.
Afin de laisser du temps pour lisser les défauts, les peintures présentent souvent une viscosité dépendante du temps après leur application : elles sont thixotropes grâce à des charges telles que des argiles, des silices ou des polymères.
Méthodologie
Dans cette étude de cas, les cinétiques de reprise de consistance de 2 peintures sont évaluées avec des tests de thixotropie réalisés avec un rhéomètre rotatif. Ils se déroulent en 3 étapes où la viscosité est suivie en fonction du temps :
1/ Un temps de repos de la peinture sous faible cisaillement = état de référence de la matière.
2/ Application d’un fort cisaillement représentatif du procédé d’enduction = déstructuration de la matière sous sollicitation mécanique
3/ Un temps de reprise de l’échantillon sous faible cisaillement = restructuration au repos.
Parallèlement, pour évaluer le tendu de la surface, une installation de contrôle de défauts et de mesure de nivellement a été utilisée. L'épaisseur du film et son profil sont mesurés par triangulation laser.
Résultats & Discussion
Thixotropie et temps de reprise
Après une sollicitation, la viscosité des 2 peintures reprend avec le temps. Les temps de reprise, c.-à-d. les temps nécessaires pour une reprise de la viscosité, varient du simple au double entre la peinture 1 et 2 garantissant une meilleure tenue à la coulure plus rapidement.
Thixotropie et tendu du film

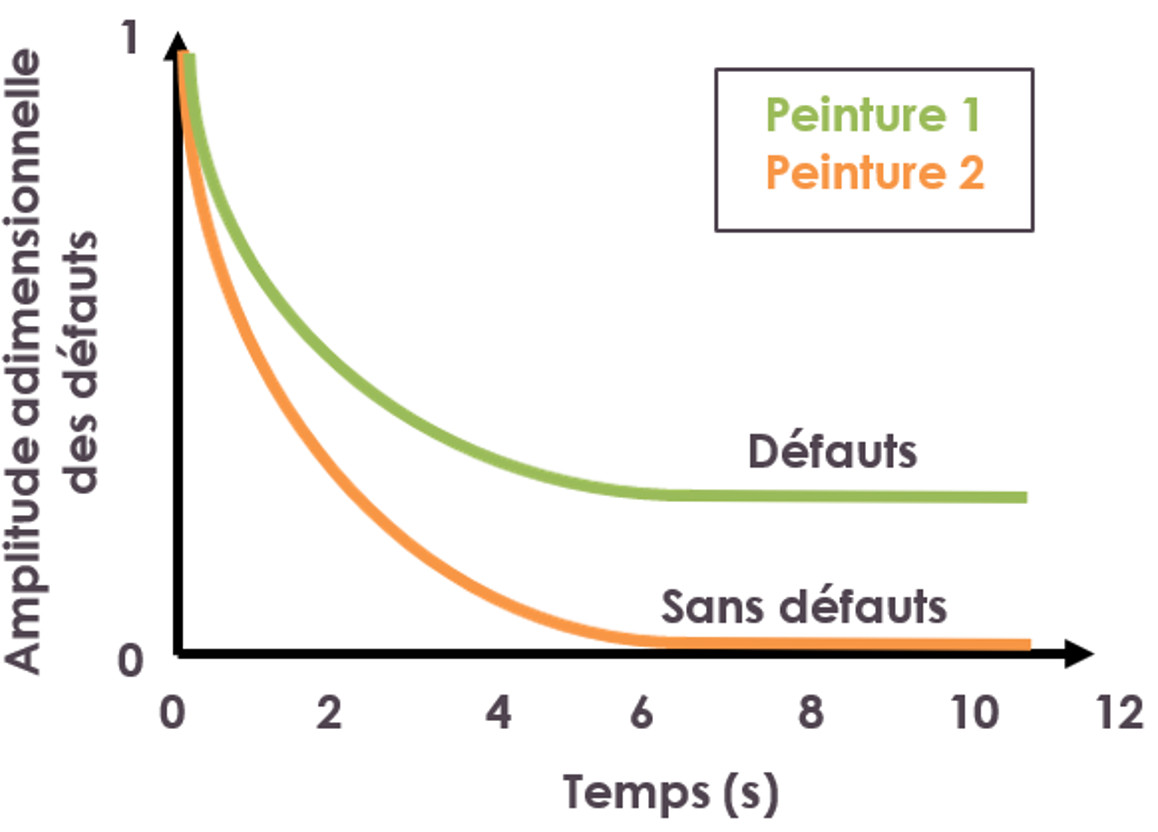

Le suivi de l’évolution des défauts montre que :
- Les 2 peintures ont une durée de tendu similaire ;
- Pour la peinture 1 les défauts ne se nivellent pas complètement ;
- Le tendu du film de peinture 2 est parfait.
Ces observations s’expliquent par les tests de thixotropie : pour la peinture 1, les temps de reprise sont trop courts et il y a compétition entre la recouvrance de la viscosité et le nivellement dû à la tension de surface. Pour la peinture 2, le temps de recouvrance est suffisamment long pour que le nivellement soit complet avant d’atteindre une viscosité trop importante.
Conclusion

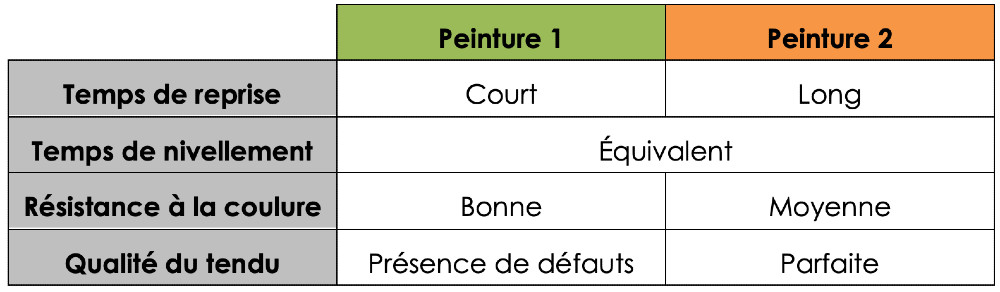

L’étude rhéologique a permis de classer les 2 peintures sur une série de critères comme résumé dans le tableau ci-dessous.
Une fois ce classement effectué, le choix de la peinture est gouverné par le cahier des charges : par exemple selon le support sur lequel elle sera appliquée, la présence ou non de défauts pourra être critique : par exemple, pour la peinture d’un salon, il faut le moins de défauts possible, là où pour peindre un parking souterrain, le critère sera plutôt des temps de reprise courts. Le prix de la peinture peut également rentrer en ligne de compte.
Une minute pour comprendre
Le défi
Obtenir un film de peinture sans coulures ni défauts de surface : deux exigences opposées que seule la thixotropie permet de concilier.
Ce que la rhéologie révèle
- Peinture 1 : reprise de viscosité rapide, bonne résistance aux coulures, mais nivellement incomplet. Des défauts restent visibles en surface.
- Peinture 2 : reprise de viscosité plus lente, temps suffisant pour un nivellement parfait. Surface finale sans défauts, résistance aux coulures un peu plus faible.
Ce qui guide le choix
- Application soignée, salon, façade : privilégier la Peinture 2 pour un rendu sans défauts.
- Application industrielle type parking : privilégier la Peinture 1 pour sa résistance aux coulures.
